一、简介
含硅为1.0~4.5%,含碳量小于0.08%的硅合金钢叫做硅钢,也叫矽钢或电工钢,属于铁磁合金。硅钢在工业中普遍用作电机、导磁体、变压器、继电器、磁放大器以及电工仪表中的磁性子料,在电气化建设中占有极主要的位置,是电力、电子和军事工业不可缺氨赡主要软磁合金。硅钢片产量约占钢材总量的1%,可是由于生产工艺重大、工艺窗口窄,生产难度大,被誉为钢铁产品中的工艺品。从某种意义上讲,一个国家的硅钢片用量的几多,可以权衡该国电气化的水平。
为了制造电器时知足冲剪加工的需要,要求磁钢有一定的塑性,同时为了提高磁感性能,降低磁滞消耗,都要求其有害杂质含量越低越好。因此硅钢的生产历程监控及制品品控都需要严酷控制夹杂及有益元素含量控制在一定规模之内,从而获得晶粒取向度高或者高铝含量纯净钢质,偏向性强的高磁感,低铁损的的硅钢。
硅钢样品由于铁元素的保存,导致热处置惩罚历程泛起氧化等征象影响样品重熔后组分漫衍不匀称,影响最终检测效果。而通过VGIRM-01型全自动真空气体;ぶ厝刍峁┱婵掌栈蛘叨栊云迤毡;ぶ厝劾,避免氧化,减小检测制样历程导致的误差,详细要领如下:
二.制样装备及工具
1.主要装备
瑞绅葆真空重熔炉:VGIRM-01型全自动真空气体;ぶ厝刍
2.助熔剂
纯铁(99.99%)
3.样品:
客户提供产品:硅钢片
三.样品制备

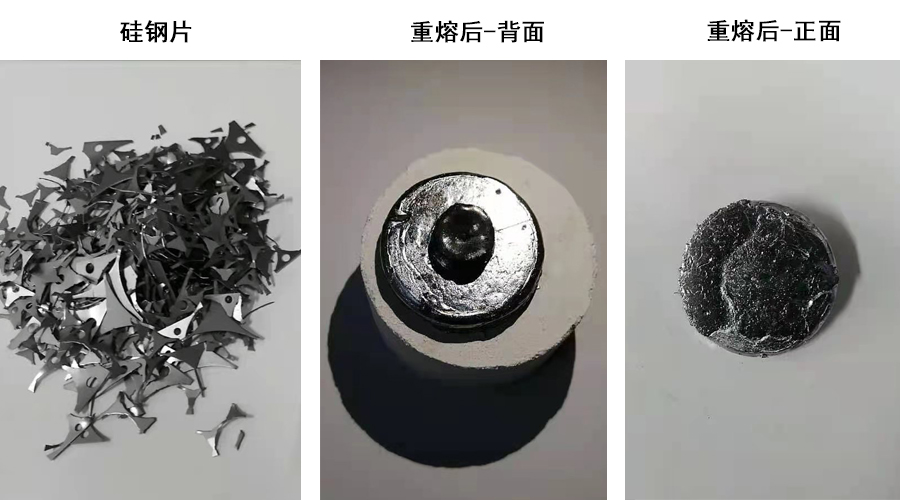

取经由称量样品(100克)放进配套刚玉坩埚,并将刚玉坩埚嵌套在对应的加热套中。完成之后收起真空腔顶盖定位杆,盖上顶盖,旋转传感器支架将传感器置于事情位置?糇氨,进入系统事情界面后先后点击“抽气阀开”和“真空泵开”按钮抽真空,抽真空时视察负压数值是否正常升高;在抵达指定负压值后,点击“充气阀开”按钮,并翻开外接氩气瓶。视察装备操作面板的转子流量计,调解流量在1L/s左右,充入氩气至设定压力值(0.08mPa),重复此抽真空加氩气三遍至装备加热室内实现氩气气氛;。设定坩埚自旋及摇晃参数:摆动速率10r/min,角度30°,旋转速率12r/min,换向时间10S;并在20%、35%、50%、65%功率划分预热2分钟,80%功率熔炼5min(温度1680℃),倒样角度120°,一键启动,完成熔融程序10S后,点击触摸屏幕上的倒样按钮,自动倒样浇铸到铜模中,快速冷却。之后取出印章状样品(另可凭证需求定制块状锭模),将外貌打磨处置惩罚成平滑外貌,待剖析用。
四.结论
瑞绅葆真空重熔机配备单头或双头熔炼装置,可举行正反自旋、前后摇晃、自动倒模功效以及离心浇注(可。,可在真空、;て障禄蛘婵+;て障,避免烧损及氧化,可对金属块状或粉末质料的全自动熔炼处置惩罚,及举行合金钢的真空精炼处置惩罚及细密铸造,制备样品知足客户XRF剖析及直读光谱仪剖析样品制备需要。
